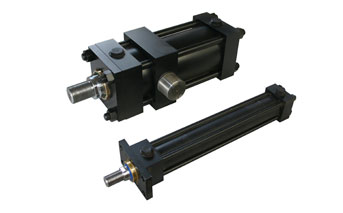

YGC-YGD系列拉杆液压缸

AddTime:2015-2-10 16:28:26

产品特点:
YGC系列和YGD系列拉杆液压缸为吸收派克公司和力士乐公司技术研制的液压缸,YGC系列为差动缸,YGD系列为等速缸,具有重量轻,结构简单,工作可靠,安装方便,易于维修,安装形式多样等特点,符合ISO6020/2(1991)和DIN24554标准,最高工作压力有7MPa、14MPa、21MPa三种,全部密封件采用进口派克和MERKER密封件,两端缓冲采用浮动衬套和浮动缓冲套以保证环形流动缝隙的同心度,缓冲性能良好,可以降低内外冲击和噪声,延长液压缸的寿命。YGC和YGD系列液压缸的两端极限位置上可以设置抗高压型电感式接近开关,装置紧凑,安装调整方便,省去运动机构上设计和安装极限开关的繁琐环节,为设计和安装调整提供极大的方便。
在YGC系列液压缸(杆径≧36)上可以配置内置式位移传感器,根据工矿需要准确停位,在电控和液控系统的协调配合下,实现高速准确的工业自动控制。位移传感器是利用磁致伸缩的原理进行工作,当运动的磁铁磁场和传感器内波导管电流脉冲所产生的磁场相交时便产生一个接一个连续不断的应变脉冲,从而感测出活塞的运动位置(或运动速度)。由于传感器元件都是非接触的,尽管感测过程连续不断,也不会对传感器造成任何磨损,可承受高温高压和高冲击的工作环境。该类油缸主要应用于机床、木工机械、橡胶机械、钢铁设备、注塑机、压铸机、海上或船上安装。
主要结构
技术参数


动作距离Sn(mm)

1.22

过载脱扣(mA) ≧200

允许压力 (静态/动态)(MPa)

50/35

接通延时(ms)

≦8

波峰电压Vpp(余波)

≦10﹪ 瞬时保护

2KV,1ms,1KΩ

空载电流(mA)

≦7.5

开关频率(Hz)

2000

输出状态

No pnp

开关滞后

3~15﹪

连续负载电流 (mA)

≦200

温度误差

±10﹪

电压降 (V)

≦1.8

重复精度

≦2﹪

极性保护

防护等级(DIN40 050)

IP 67

断线保护

温度范围(℃) -25~70

短路保护

固定转矩(Nm)

25

电源电压(工作电压)(V) 10~30 DC 接线方式 Conprox DC
