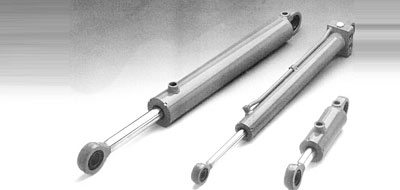

HA250HA320系列液压油缸

AddTime:2015-2-10 16:29:01

产品特点:
●最高额定工作压力为32MPA。
●结构简单、小型、轻量、高强度。
●密封系统
本公司液压缸全部选用PARKER,MERKEL及宝色霞板公司的能克服工程机械、矿山机械、起重运输各种行业使用条件的密封圈,以及本公司独特的密封系统设计,有效的解决了活塞杆端油液的渗漏和活塞杆干摩擦现象的发生。
●活塞杆
用精密磨削的高强度碳钢制造。以提高杆体强度的设计理念和高性能热处理为基础,通过镀覆硬铬和CNC数控抛光,保证了表面网纹的均匀及高光洁度,从而保证了表面油膜的良好性,提高密封件的使用寿命。所有活塞杆和活塞组件在最小横截面处具有基于额定载荷下抗拉强度的起码4:1的安全系数。
●导向套
由高强度球墨铸铁和缓冲内孔烧铜焊的高强度碳钢制成。在保证较高耐磨性的同时,避免了因缓冲套和导向套摩擦,钢件和钢件产生胶结,拉伤现象。分布于导向套内的进口酚醛支承环具有很高的耐压承载能力,可以消除活塞杆和导向套之间的所有金属对金属的接触。导向和支撑长度的合理布局在提高侧向承载能力、吸收冲击、增加接触面积的同时使轴承应力减至最小,延长了液压缸和密封件二者寿命。
●缸体
采用高强度合金钢制成,按照合适强度、合适尺寸改变缸体壁厚制造的本公司缸体内面经滚光加工达到良好的表面光洁度和硬度,以便使内摩擦力减至最小,并提高耐磨性从而使密封件的使用寿命延长。
●活塞和活塞密封件
标准活塞为一件式钢质结构,并为同心度而配合于活塞杆。活塞与活塞杆之间的长螺纹旋合和钢珠的牢靠锁定在易于安装便利的同时,更充分保证在高速度负载条件下的可靠工作。活塞与活塞杆螺纹旋合部位的设计,摒弃了传统的前导向后螺纹的理念,采用前螺纹后导向的设计思维,在充分利用活塞杆螺纹部分热处理深度、硬度的同时,并且大大增加了活塞杆杆体受轴向载荷的横截面积,把活塞杆强度提高到最大程度。活塞密封结构除保证液压缸正常使用之外,在主密封和支承环前后各加入一条纳污环,有助于保护活塞密封件免遭污染物之害,从而提高了密封件的使用寿命。
●缓冲
本系列液压缸缓冲套均采用高强度合金钢制作。经过热处理和表面处理后能充分保证液压缸使用时前后缓冲作用过程中高背压的考验。而且内藏能够在行程终端吸收冲击和泄压的缓冲机构。缓冲套和活塞杆之间的有效间隙不仅可以减小液压缸启动压力,并且具有自动调整同心度的作用,消除同轴度误差的影响,缓冲性能良好,可降低噪声和冲击载荷,延长机器的使用寿命。
●焊接
机器人焊接,有效避免了手动焊接质量的不稳定因素,并经专业人员超声波探伤,杜绝焊接缺陷的发生。
●安全
根据需要,能够比较容易地安装各种具有专用慢回程计数平衡以及紧急关闭等功能的阀。
主要结构



技术参数

公称压力MPa 缸径D(mm) ψ=1.46 ψ=1.65 ψ=2 ψ=1.46 ψ=1.65 ψ=2
杆径d(mm) 最大行程S(mm) 杆径d(mm) 最大行程S(mm) 杆径d(mm) 最大行程S(mm) 推力(N) 拉力(N) 推力(N) 拉力(N) 推力(N) 拉力(N)
25 φ40 - - φ25 400 φ28 480 - - 31400 19130 - 16010
φ50 φ28 500 - - φ36 600 49060 33670 - - - 23620
φ63 φ36 630 - - φ45 750 77890 52450 - - - 38150
φ70 φ40 700 - - φ50 840 96160 64760 - - - 47100
φ80 φ45 800 - - φ56 960 125600 85850 - - - 64050
φ90 φ50 900 - - φ63 1080 158960 109900 - - - 81070
φ100 φ56 1000 - - φ70 1200 196250 134700 - - - 100080
φ110 φ63 1100 - - φ80 1320 237460 159570 - - - 111860
φ125 φ70 1250 - - φ90 1500 306640 210470 - - - 147670
φ140 φ80 1400 - - φ100 1680 384650 259050 - - - 188400
φ150 φ85 1500 - - φ105 1800 441560 299770 - - - 225190
φ160 φ90 1600 - - φ110 1920 502400 343430 - - - 264930
φ180 φ100 1800 - - φ125 2160 635850 439600 - - - 329200
φ200 φ110 2000 - - φ140 2400 785000 547530 - - - 400350
φ220 φ125 2200 - - φ160 2640 949850 643200 - - - 447450
φ250 φ140 2500 - - φ180 3000 1226560 841910 - - - 590710
公称压力MPa 缸径D(mm) ψ=2 ψ=2
杆径d(mm) 最大行程S(mm) 推力(N) 拉力(N)
32 φ40 φ28 480 40190 20490
φ50 φ36 600 62800 30240
φ63 φ45 750 99700 48830
φ70 φ50 840 123080 60280
φ80 φ56 960 160760 81990
φ90 φ63 1080 203470 103770
φ100 φ70 1200 251200 128110
φ110 φ80 1320 303950 143180
φ125 φ90 1500 392500 189020
φ140 φ100 1680 492350 241150
φ150 φ105 1800 565200 288250
φ160 φ110 1920 643070 339120
φ180 φ125 2160 813880 421380
φ200 φ140 2400 1004800 512440
φ220 φ160 2640 1215800 572730
φ250 φ180 3000 1570000 756110
